Wolfram Titanium Sputtering Mål

1.Attributter Navn: Specielle legeringsputteringsmål
2. Produktnavn: Tungsten Titanium Sputtering Targets
3.Elementsymbol:W + Ti
4.Renhed: 3N5, 4N, 4N5
5. Form: Planar

Send forespørgsel

Produkt introduktion

Wolfram Titanium Sputtering Mål:

Vores Tungsten Titanium Sputtering Targets er produceret ved hjælp af banebrydende pulvermetallurgiske fremstillingsteknikker. Vi tilbyder WTi sputtermål i en række størrelser, op til 400 millimeter i diameter. Vi er blandt de første producenter, der har skabt WTi som både et roterende mål og et plant mål. Titaniumindholdet i vores WTi-mål er normalt 10 vægtprocent.

Tæthed	Større end eller lig med 98 %
Renhed	> 99.95%
Titanium indhold	10 vægt-%.
Homogenitet af titaniumfordeling	± 0.5%
Mikrostruktur	Finkornet, < 50 µm kornstørrelse

Tungsten-titanium sputtering mål

Wolfram-titanium legering

Anvendelsesområder for wolfram-titanium:
Wolfram-titanium (WTi), som indeholder 10 vægtprocent titanium, bruges som metalliseringslim og diffusionsbarriere i mikrochips. I dette tilfælde bruges WTi til at adskille metalliserings- og halvlederlagene, såsom kobber fra silicium eller aluminium fra silicium. Uden diffusionsbarrierer ville silicium og kobber kombineres for at skabe en intermetallisk fase i mikrochips, hvilket ville kompromittere halvlederens ydeevne. Et WTi-barrierelag bruges i fleksible tyndfilmsolceller (CIGS) for at forhindre jernioner i at diffundere gennem molybdæn-bagkontakten og ind i halvlederen. Effektiviteten af CIGS solceller kan reduceres meget med så lidt som et par g/g jern.

a. Pulvermetallurgi bruges til at skabe wolfram-titanium-forstøvningsmål, som i vid udstrækning bruges til fremstilling af halvledere og tyndfilmssolceller.

b.WTi10wt% tynd film bruges i halvlederapplikationer som et adhæsionslag og diffusionsbarriere for at isolere metalliseringslagene fra halvlederen, såsom kobber eller aluminium fra silicium. Som et resultat kan transistorfunktionen i mikrochips forbedres betydeligt.

c.WTi10wt% tyndfilm bruges også i tyndfilmsolceller som et barrierelag for at forhindre jernioner i at diffundere fra stålsubstratet til molybdæn-bagkontakten og CIGS-halvlederen. Mål lavet af wolfram-titan bruges også til at dække værktøjer og lysdioder .

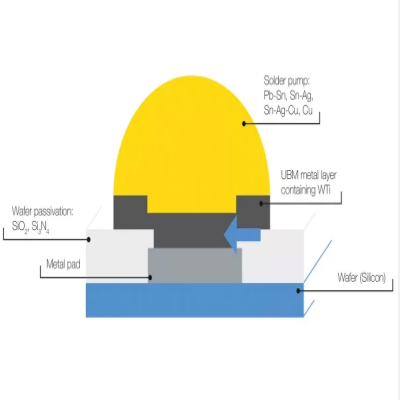

I de to figurer er en flip-chip-halvledermetallisering ved hjælp af WTi-lag vist under den skematiske konstruktion af en CIGS-solcelle til venstre.

Tungsten Titanium Sputtering Targets picture 1

Kvaliteten af laget øges med belægningsstoffets renhed. For at sikre det højeste niveau af materialerenhed bruger vi kun det reneste pulver og blander det i vores egne faciliteter fra begyndelsen. Fra pulveret til det færdige produkt overvåger vi nøje hvert trin for at sikre, at kun mål med den præcise garanterede tæthed, renhed og en homogen mikrostruktur forlader vores anlæg.

Vores fabrik er i stand til at fremstille mål med WTi 90/10 vægt%, WTi 85/15 vægt% og speciel sammensætning Tungsten Titanium Sputtering Targets, der kan tilpasses. Densiteten af de faktiske mål er > 99%, og den typiske kornstørrelse er 100um. Slutbrugere kan opnå konstante erosionshastigheder og høj renhed og homogen tyndfilmbelægning under PVD-processen med op til 4N5 renhed og speciel udglødningsbehandling, ensartet kornstørrelse og reduceret gasindhold.

Hvis du har behov eller spørgsmål, er du velkommen til at kontakte os.
